배관용 분리형 HDMI메인 케이블
HDMI , DVI DIN케이블 케이블과 조합해 사용
내경(φ22mm) 배관 (을)를 통과 가능
연결기 형상은,HDMI수컷⇔DIN수컷(φ18.5mm)
2종류의 케이블장 ： 10M, 12.5M, 15M, 20M
1080p까지의 고해상도 대응
케이블을 분리시키는 것으로,CD관·PF관등...전선관(가능 묻는 관)에 통해,90번에 구부러진 부분 등
통상의 케이블에서는 통과시키는 것이 곤란함 관내를, 간단하게 배선할 수 있습니다
배관용 분리형HDMI케이블

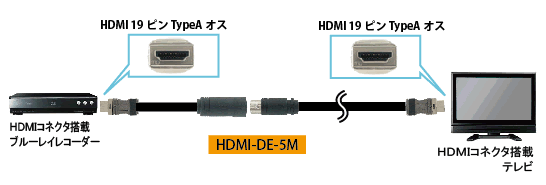

분리 가능한 메인HDMI케이블(롱)과 어태치먼트HDMI케이블(쇼트)로,PC, 디스플레이,HDMI전환기·HDMI분배기등의HDMI인터페이스간을 접속 가능
내경(φ22mm) 배관을 통과 가능
1: HDMI케이블의 연결기 사이즈가【배관의 내경을 오버】해 들어가지 않을 때에
2: DIN사이즈 연결기=φ16.2mm(을)를 관내에 통과시켜
3: 어태치먼트 케이블과 합체 시켜
4: 양단이HDMI케이블 동등품의 완성
※ 배관내에 다른 케이블과 동시에 통과시키는 경우에도 유용

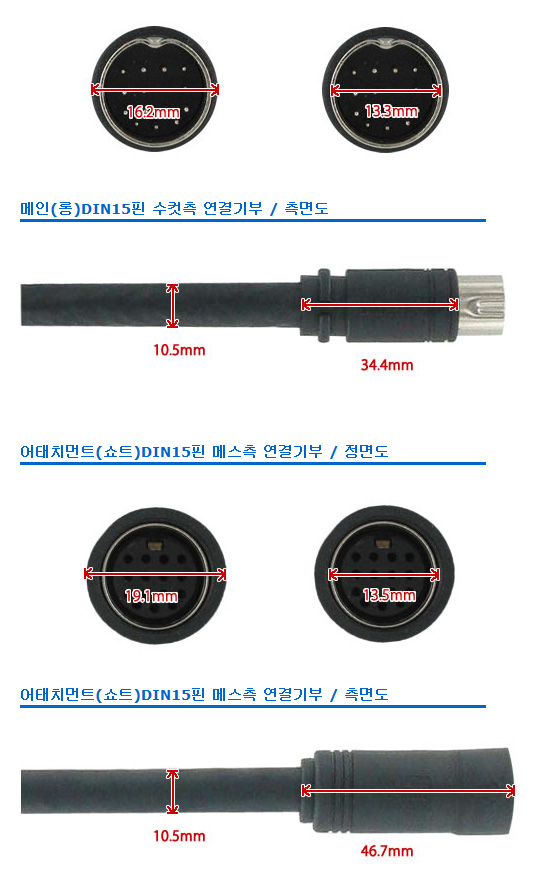

DIN연결기의 외경 = φ16.2mm
HDMI연결기의 최대폭 = 22.5mm(당사제품예)
특허 취득이 끝난 상태RF-BLOK쉴드 디자인
- EMI/RFI시르딘그에 비해, 전자파나 전파의 간섭을 경감
- 전자파 노이즈의 경감에 의해 ferrite core는 불필요해져, 케이블 자체의 끌고 다니기도 유연하게 되었습니다
- 무반전 접합이 가능해지는 것으로, 제조 공정에 있어서의 인위적 미스, 접촉 불량, 반전의 파손, 유출등을 막습니다
- BLOK의 사용에 의해, 수지 커버의 사출 성형시에 생기는 대미지(도체나 피복에 고온, 고압력이 더해진다)를 막습니다
- 절연 저항이 최대45%향상(종래비
전송 로스를 최소한으로 억제한 설계
DIN15핀 연결부의 접점 증가에 의해서 생겨 버리는 전송 로스를 최소한으로 억제한 방수 기능(WaterProof)도 겸비한 설계입니다
고해상도를 서포트
5m/7m모델은,1080p까지의 해상도 표시에 대응
10m/15m모델은,1080i까지의 해상도 표시에 대응
통상의 HDMI / DVI / VGA 케이블의 커넥터부가 너무 커서 배관 파이프를 통과하지 못할때
예를들어, 내경22mm의 관(CD관·PF관etc.)에는, 보통HDMI또는DVI연결기는 사이즈 오버로 통할 수 없습니다
例えば内径22mmの管（CD管・PF管etc.）には、普通のHDMIまたはDVIコネクタはサイズオーバーで通せません
⇒当社製品例 ： VGAコネクタ最大幅 = 36.5mm、DVIコネクタ最大幅 = 41.5mm、HDMIコネクタ最大幅 = 22.5mm
